首先,我們要有一櫃HSV300的控制器櫃+硬碟櫃一櫃,以往較舊的機器都是2C2D配置,這次的HSV300僅需2C1D,可以減少上機櫃占據的空間

這次要講的,是很常出硬碟,很常出電池的EVA4400 (HSV300) 光纖硬碟櫃,因為之前都是只能用燈號判別零件是否正常,有時可能測試時沒問題,出貨就有問題

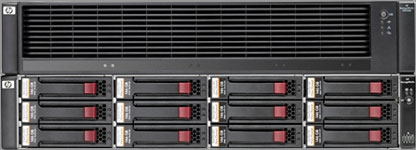

EVA4400 控制器與硬碟櫃正面

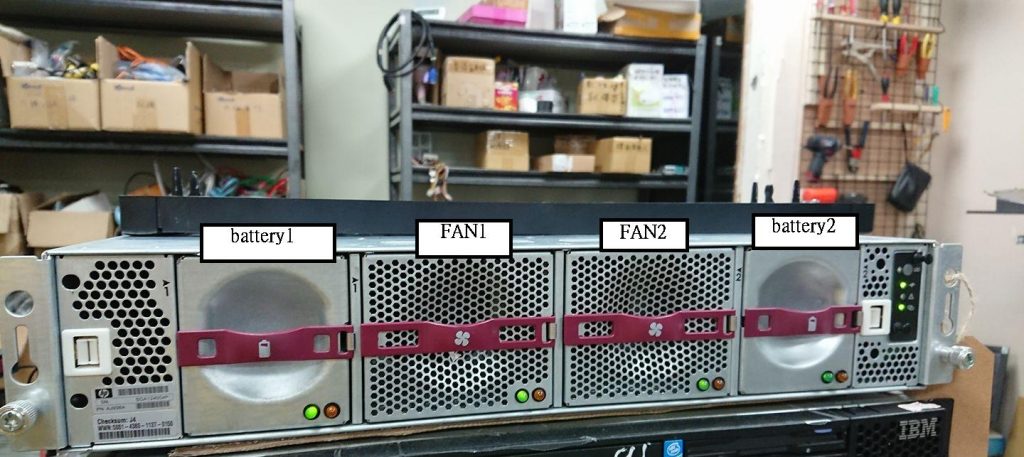

控制器正面(面板卸下)

這邊可以看到正面有兩顆電池,兩組風扇

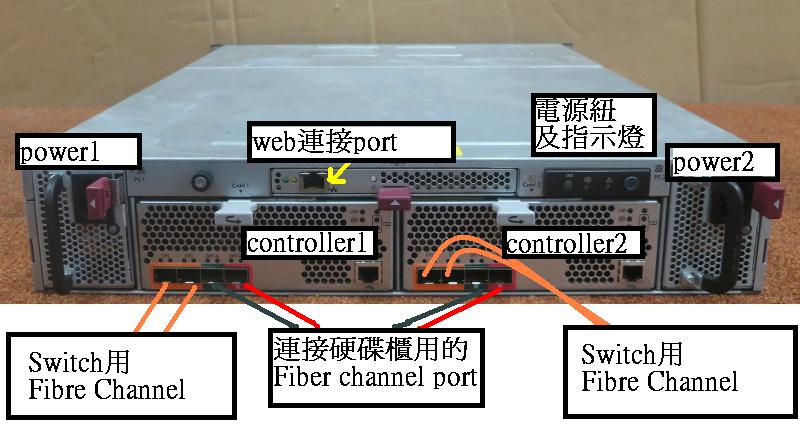

控制器背面

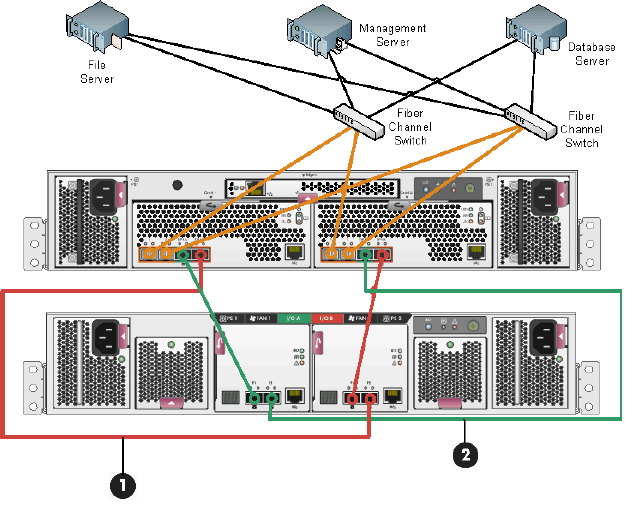

2C1D接線方式

背面可以看到有兩組POWER,兩組控制模組跟一組WEB連接模組

預設的WEB IP為https://192.168.0.1:2734/SPoG/

如果連接網路後發現無法連到時,有可能原先預設的被改掉了

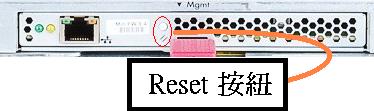

還原mgmt的reset 按鈕

這時我們只要按著按鈕約十五秒,最左邊的綠燈會開始閃爍,之後會亮橘燈,待模組重新開完機,IP就會還原成預設的ip及登入的帳密,之後再開瀏覽器看能否連到

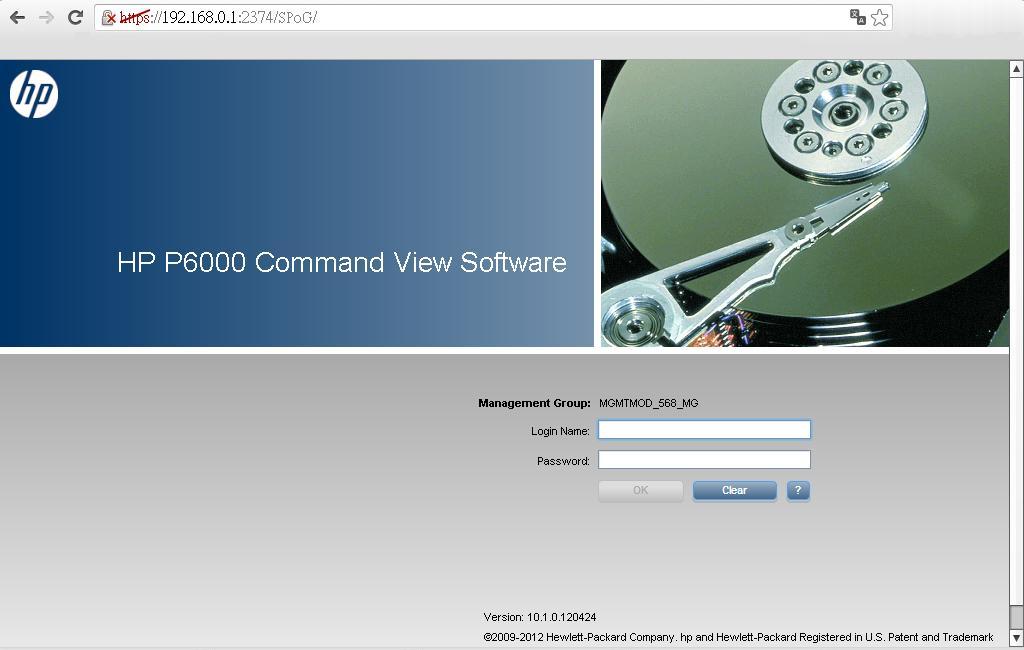

連到後就會出現這個登入畫面,但連線速度很慢,請慢慢等待

在這邊輸入帳號:admin 預設是沒有密碼,直接按OK就可以登入

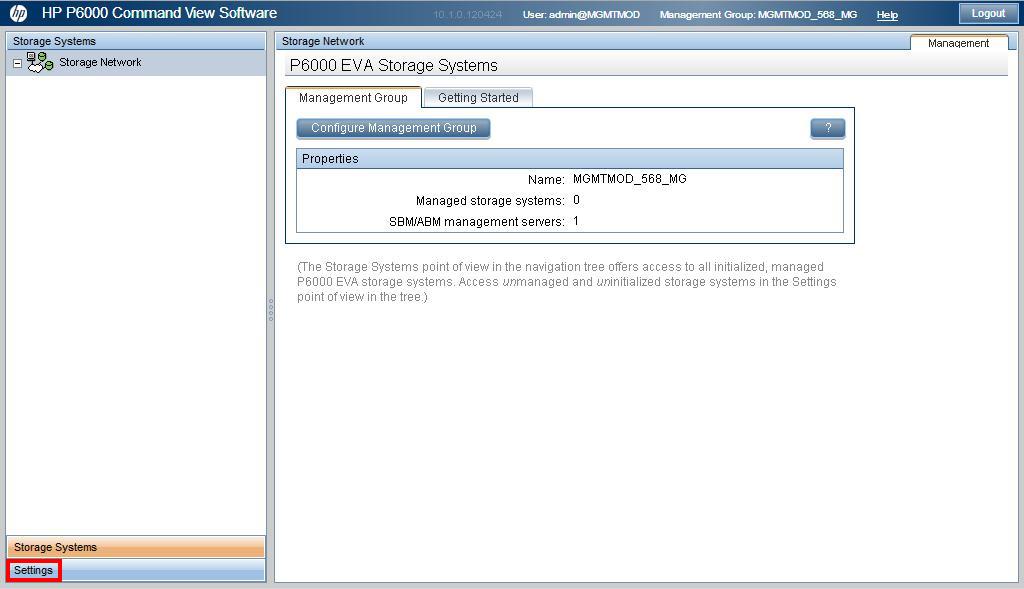

登入後請按下左下角的settings

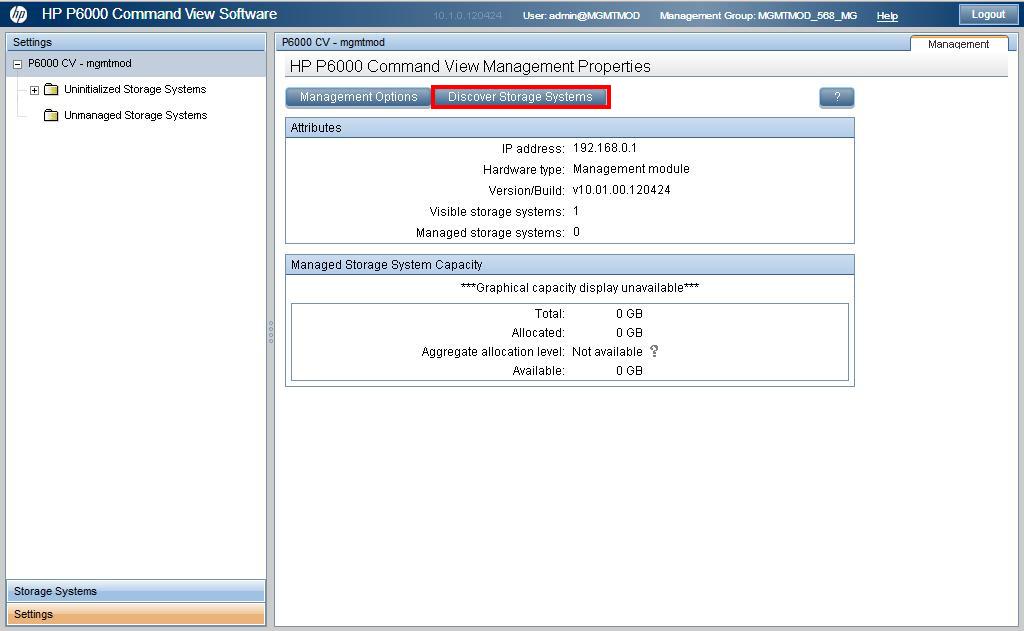

接著我們要搜尋可用的storage system,點下中間的Discover storage system

確認是否要搜尋

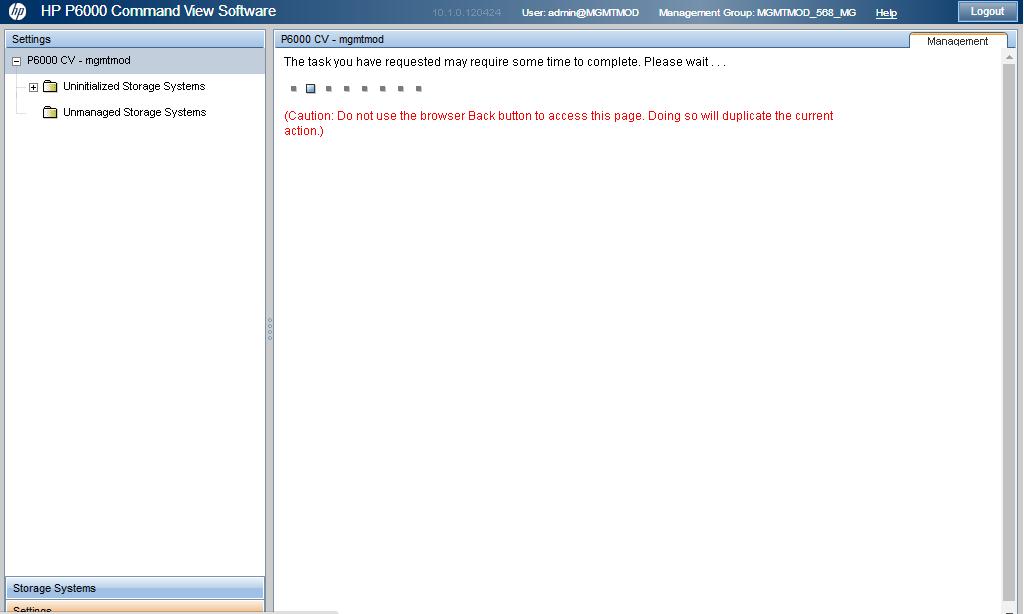

搜尋中

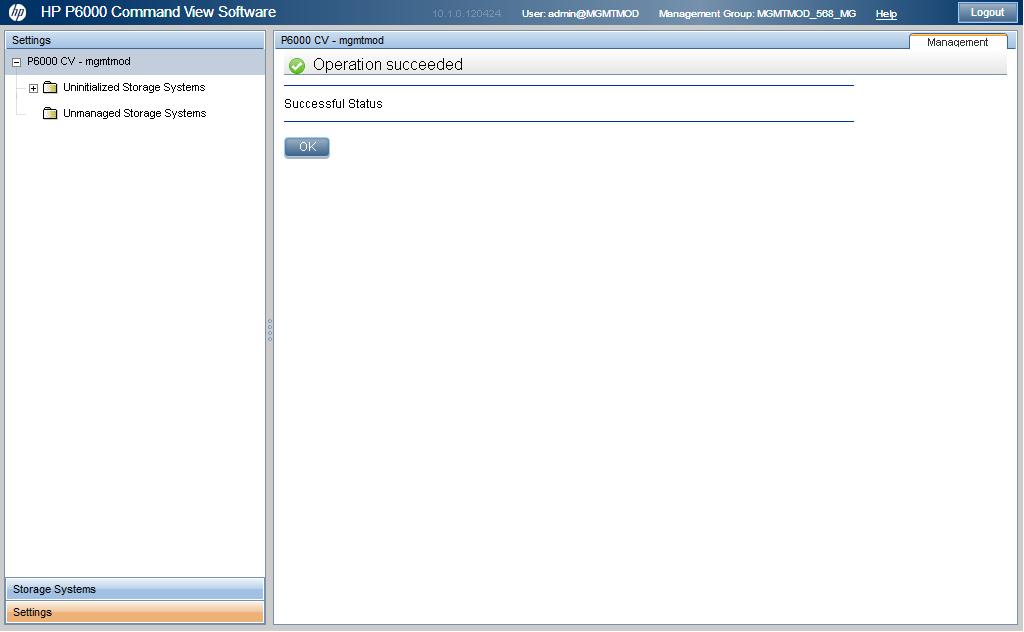

搜尋完成,可以看到左邊資料夾有一個未初始化的storage system

點開這個+後,可以看到有一組NODE,這個就是我們剛剛搜尋到的HSV300的機器

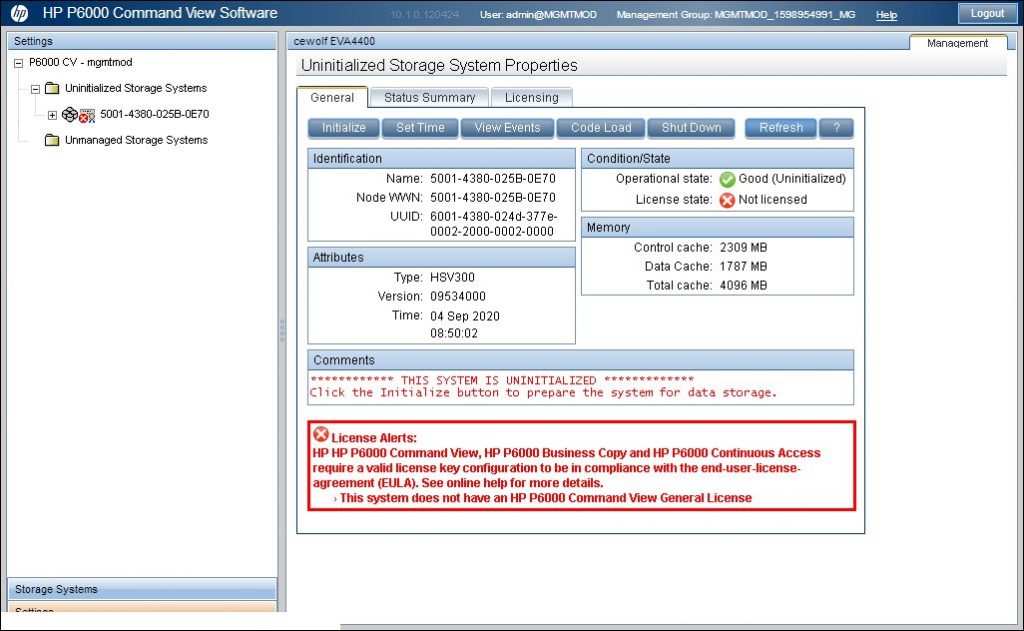

點開後就可以看到這台機器的資訊

點選上面的initialize(初始化)對這台EVA機器做初始化

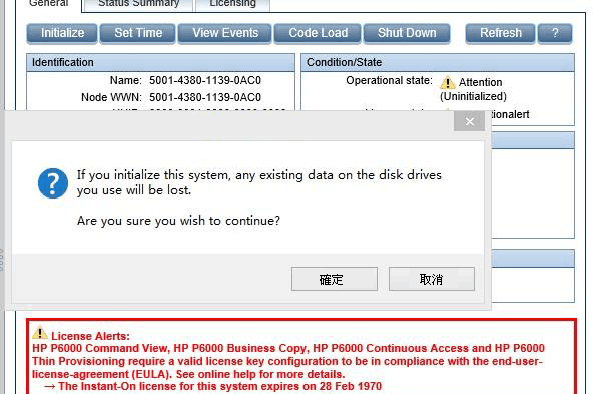

只是個警告訊息,說如果初始化的話會清除掉資料之類的

然後按下確定後會進到初始化設定頁面

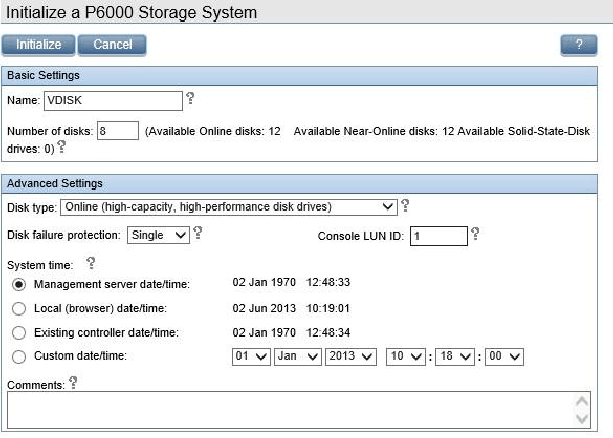

這邊就是設定時間,還有LUN

需注意,HSV300最低需要8顆硬碟去做LUN,最高就是插滿的12顆,都弄好後就等他自己跑完初始化設定就好了

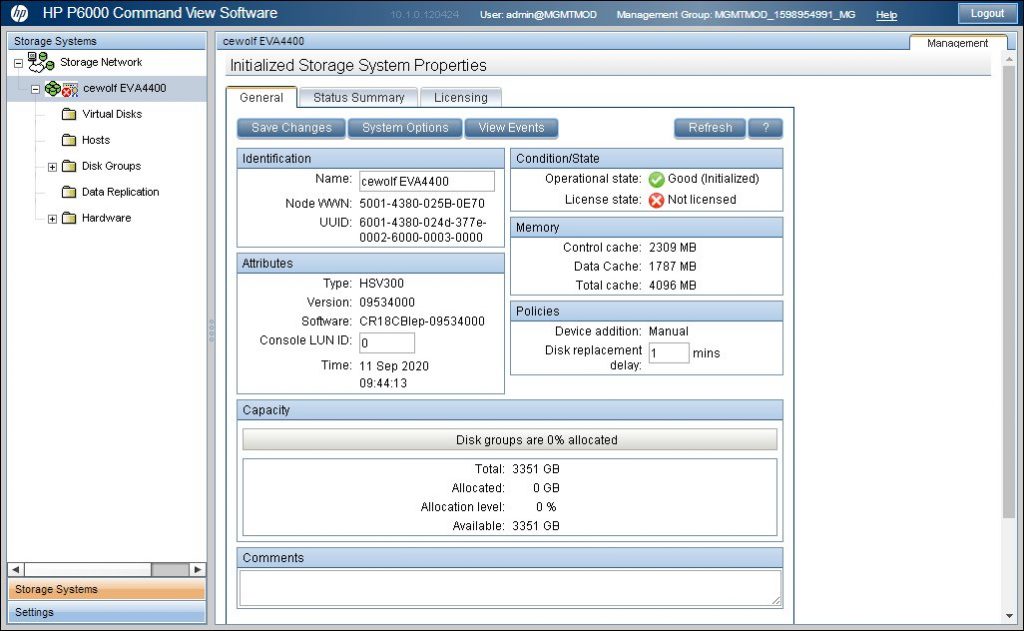

初始化完成

好了,這樣就完成基礎架設了

這台機器目前比較常出的就是電池,硬碟,偶爾才會出控制器

1.查看電池

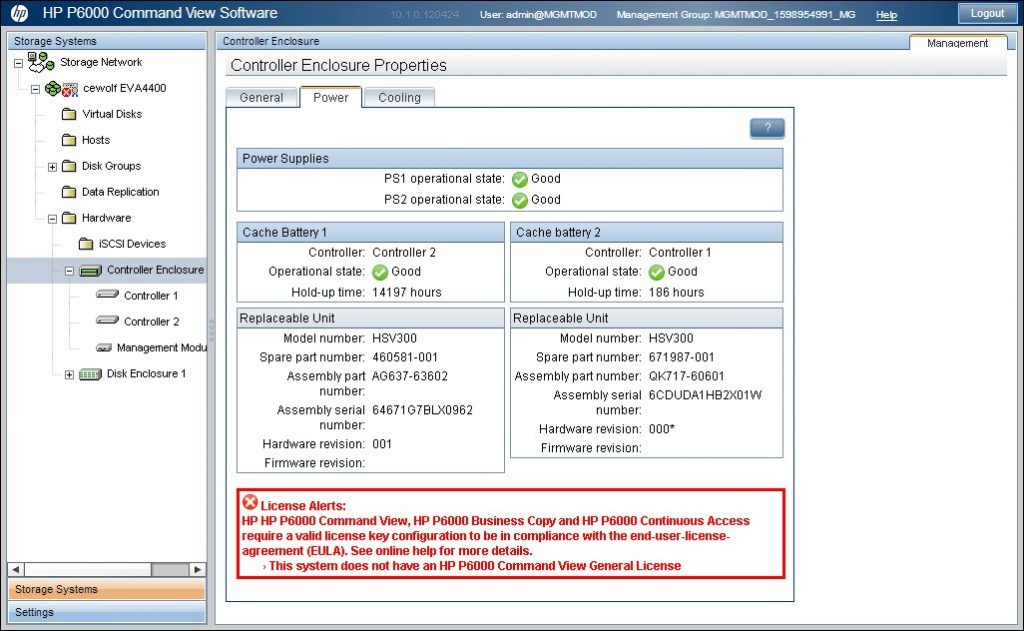

在控制器下看電池狀態

2.查看硬碟

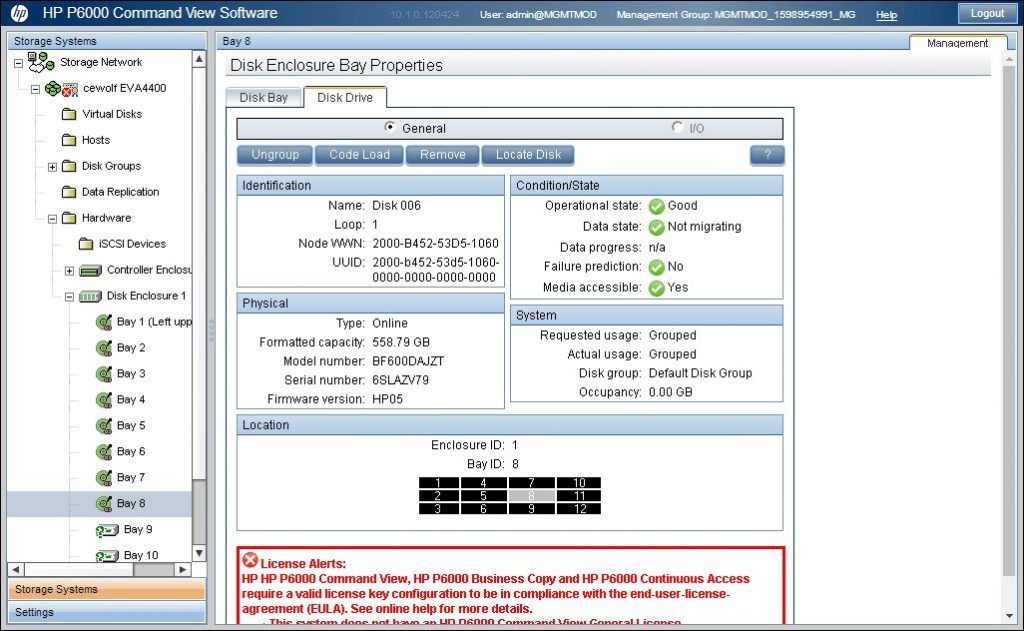

查看硬碟狀態

這樣出貨時就不會只能拍外觀過電照片了,有web畫面更能快速的判別硬體的好壞

那麼這次就到這邊了,感謝收看!


同場加映

機器有關機的方式,不是直接拔電

網址是:https://192.168.0.1:2373/Login

另一個port號就是HP P6000 Control Panel

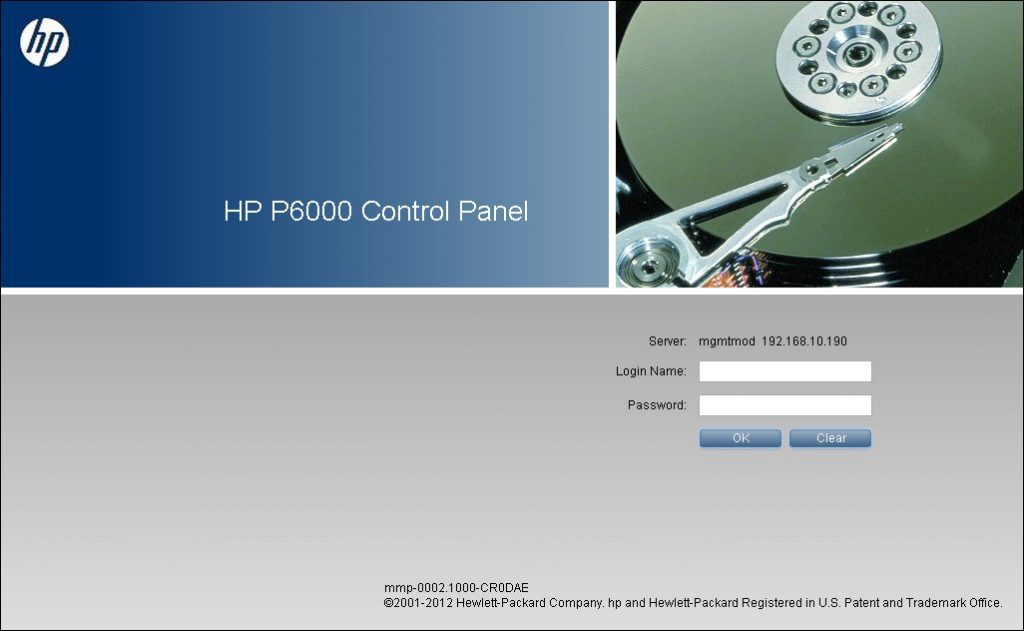

HP P6000 Control Panel

登入帳號一樣是admin,沒有密碼

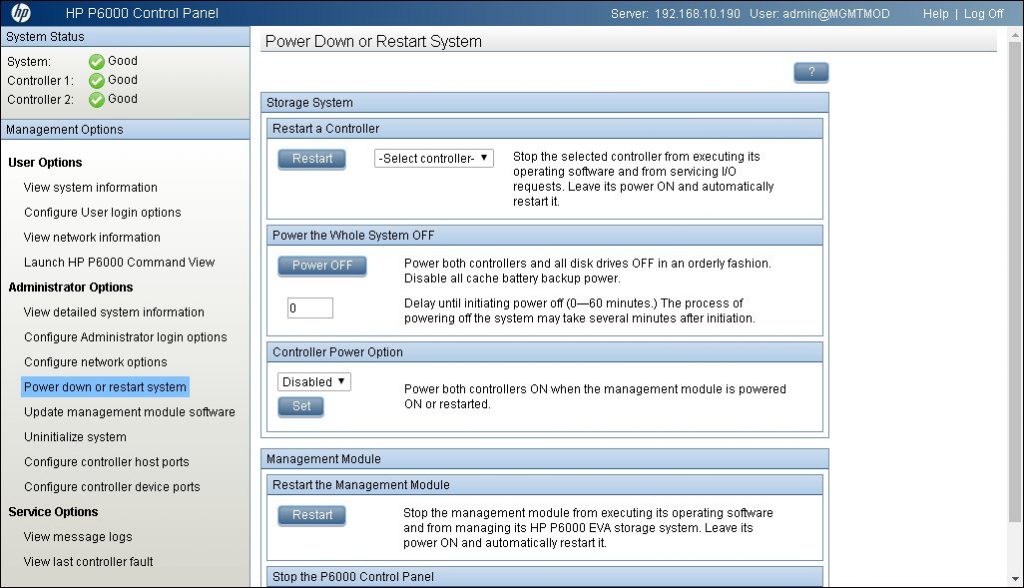

在這邊選擇power down or restart system裡面就有重新啟動控制器,跟power off關機選項,請由這邊進行關機,以避免掉資料流失及硬體故障


好了,就上到這邊了,下課啦,不敬禮解散~掰~
